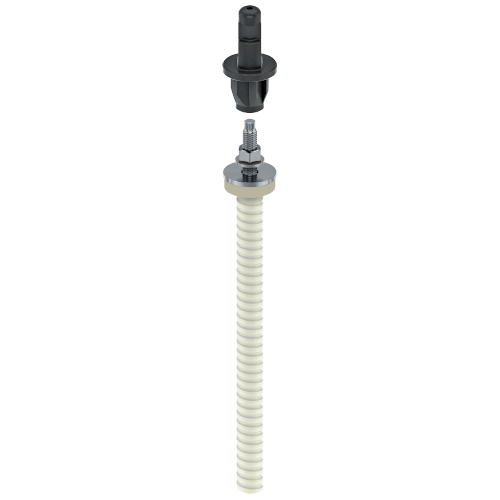

EJOT® Iso-Bar

Uygulamalar

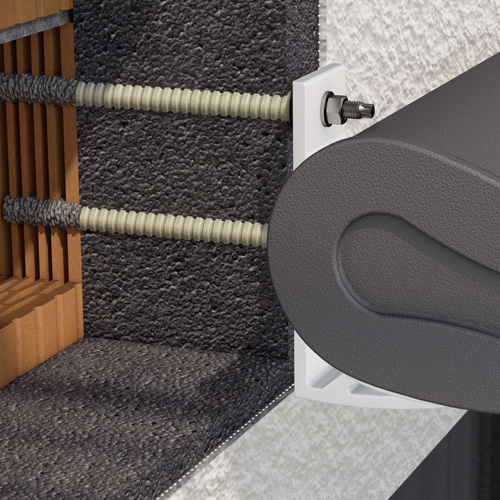

• ETICS cephelerine orta-ağırdan ağıra ataşmanların sonradan takılması için. Örneğin;
  • Tenteler
  • Sundurma çatılar
  • Konsollar
  • Klima üniteleri
  • Kafesler

Özellikler

• Düşük sınıflandırılmış termal köprü etkisi.
• Esnek kurulum.
• Alt tabakanın durumuna uyacak şekilde yerinde kesilebilir.
• 300 mm'ye kadar yalıtım kalınlıkları için küçük ürün çeşitliliği.
• DIN EN 12155'e göre nem kuruyan yağmur testine karşı kalıcı sızdırmazlık.
• Yenilikçi montaj araçlarıyla kolay ve güvenli kurulum. Genleşme basıncı içermeyen kurulum.
• Multifix USF kış harcı ile birlikte kullanıldığında -20°C'ye kadar sıcaklıklarda uygulanabilir.

Teknik Özellikler

Onay: Z-21.8-2083

Nominal çap: 22mm

Diş: M12 x 35mm

Bağlantı parçasının sıkma kalınlığı: ≤25mm

Maks. efektif uzunluk* beton/duvarcılık

İzo-çubuk 200: 160/120mm
İzo-çubuk 260: 220/180mm
İzo-çubuk 320: 280/240mm
İzo-çubuk 380: 340/300mm

*maks.etkili uzunluk=taşıyıcı olmayan katmanların kalınlığı, örn. yapıştırıcı, sıva, donatı, izolasyon malzemesi vb.

Betona ankraj için montaj değerleri (çatlaklı ve çatlaksız)
Matkap delik çapı: 24mm
dak. Kurulum derinliği: 40mm
dak. Matkap deliği derinliği: 50mm

Örgü manşonsuz/ağ manşonlu duvarda ankraj için montaj değerleri

Matkap delik çapı: 24mm/26mm
dak. Kurulum derinliği: 80mm
dak. Matkap deliği derinliği: 100mm
