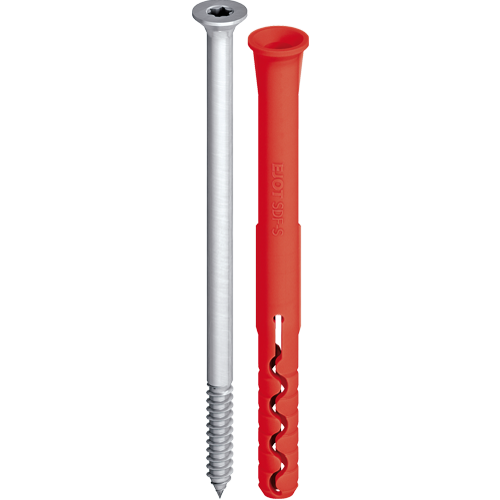

EJOT® cephe dübeli SDF-S-8

Uygulamalar

• Ahşap alt yapıların sağlam tuğla duvar ve betona sabitlenmesinde etkili bir alternatif

Not

Planlama ve işleme için, lütfen ETA-15 / 0387 onayını dikkate alın

Galvanizli çinko kaplamalı cephe ankraj vidaları kullanma talimatları (ETA-15 / 0387'den alıntılar)

Özel vida Galvanizli çinko kaplı çelikten yapılmış malzemeler de, dikkatli bir şekilde takıldıktan sonra dışarıda kullanılabilirler ve vida başı alanı neme ve yağmura karşı korunmuşsa, çapa miline nem girmeyecek şekilde kullanılabilir. Bu, vida başı önüne sabitlenmiş yağmur perdesinin cephe kaplaması gerektirir ve vida başı, yumuşak plastik, kalıcı elastik, bitüm yağ birleşim katmanı ile kaplanmalıdır (örn., Araç altı kaplama veya boşluk koruması).

Özellikler

• Havşa başlı
• Küçük delik çapı
• Farklı dübel renkleri sayesinde ürün teşhisi

Teknik Özellikler

Karakteristik değerler

• Çap: 8.0 mm
• Uç: Altıköşe uç T30
• Matkap delik derinliği ≥ h₁: 60 mm
• Gömme derinliği ≥ h_nom: 50 mm

İzin verilen yükler*

• Gerilme direnci N_Rk,p betonda < C16/20: 1.79 kN
• Gerilme direnci N_Rk,p betonda ≥ C16/20: 2.58 kN
• Tuğla Mz 28-1.8, NF: 0.71 kN
• Katı kireçli kum tuğlası KS, NF 20-2.0: 0.57 kN
• Enine gücü V_Rk,s   Paslanmaz vidalı dübel: 4.24 kN
• Bükme anı M_Rk,s   Çelik vidalı dübel: 6.56 Nm

*sıcaklık aralığı için geçerlidir 30-50 °C / 50-80 °C
