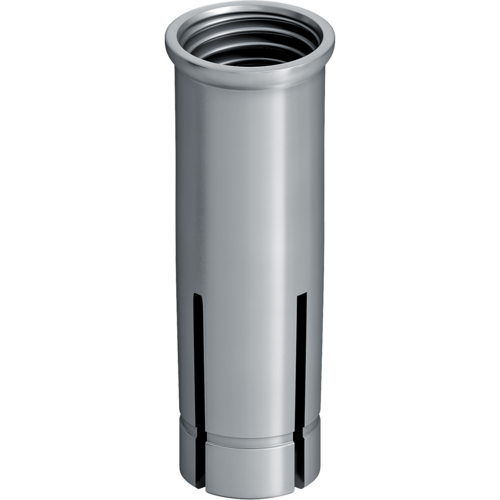

Çakma dübel LAL

Teknik Özellikler

Uygulamalar
- ETAG 001'e göre tekli bağlantı elemanı olarak kullanmak için; çatlaksız betonda Bölüm 4 (bkz. ETA-13/0442)
- Destekleyici olmayan sistemlerde çoklu bağlantı elemanı olarak kullanmak için çatlamış ve çatlanmamış betonda, örneğin süspansiyon sistemleri, boru hatları, hava kanalları, fıskiye sistemleri, kablo rafları, makineler, destekler ve tavan kirişleri (bkz. ETA 13/0441)
- Betonarme boşluklu zemin için de uygundur , doğal taş ve tuğla
- Kuru iç mekan alanları için uygundur
Özellikler
- Yakalı, çelik, galvanizli çinko kaplamalı
- Metrik vidalar ve çubuklar için iç dişli
- Uygun cıvata uzunluğu 1-1,5 x nominal çapa uzunluğu + bileşen kalınlığı
- Gereken en küçük matkap deliği derinliği
Teknik Özellikler

Karakteristik değerler - LAL + 8 / LAL + 10
- Dış çap manşon dnom: 10 mm / 12 mm
- İç diş çapı: 8 mm / 10 mm
- Nominal matkap çapı d0: 10 mm / 12 mm
- Eff. Ankraj derinliği hef: 30 mm / 40 mm
- Maks. Vidalama derinliği Ls, maks: 13 mm / 16 mm
- Min. Vidalama derinliği Ls, min: 8 mm / 10 mm
- Ekteki df delik çapı: 9 mm / 12 mm
- Maks. Koltuk torku maks. Tinst: 8 Nm / 15 Nm
- Performans verileri - LAL + 8 / LAL + 10
- Çatlaksız beton C20 / 25 NRec: 3,6 kN / 4,8 kN
- Çatlaksız beton C20 / 25 VRec: 3,1 kN / 4,5 kN

Türkçe

İngilizce

Sipariş tanımlayıcı	Ürün kodu	Diş Çapı mm	Uzunluk mm	Sıkma kalınlığı ≥ mm	Delik derinliği t ≤ mm		Birim
LAL+8	9650070072	10.0	30.0	13.0	32.0	30.0	100
Teknik Özellikler Diş Çapı 10.0 Uzunluk 30.0 Sıkma kalınlığı ≥ 13.0 Delik derinliği t ≤ 32.0 Gömülme 30.0 Sipariş tanımlayıcı LAL+8 Birim 100
LAL+10	9650070074	12.0	40.0	16.0	43.0	40.0	100
Teknik Özellikler Diş Çapı 12.0 Uzunluk 40.0 Sıkma kalınlığı ≥ 16.0 Delik derinliği t ≤ 43.0 Gömülme 40.0 Sipariş tanımlayıcı LAL+10 Birim 100
