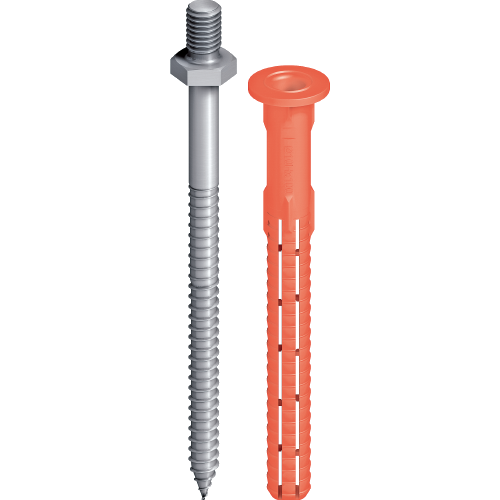

EJOT® Ankraj bağlantı dübeli SDF-KB-10H/M8

Uygulamalar

Yük taşıyan katman kalınlığı ttol:

• Çapa uzunluğu 80 mm için: 0-10 mm *
• Çapa uzunluğu 100 mm için: 0-30 mm *

Not:

Lütfen planlamanızda ve ürünlerin işlenmesinde Avrupa Teknik Onay ETA-10 / 0305'e dikkat edin. Parametreler ve yükler hakkında daha fazla bilgi "Download" sekmesindeki onay bölümünde bulunabilir.

* Yük taşıma kapasitesi ve oyuk derinliği veya delikli tuğla (hnom> 70 mm) ve / veya farklı taşlardaki (taş boyutu, sıkıştırma kuvveti ve delik paternine göre ETA-10 / 0305'e göre) daha büyük gömme derinliklerinin etkisi, Binadaki testlerle belirlenmelidir.

Özellikler

• M8 dişli bağlantılı

• Tüm genel inşaat malzemeleri için onaylı

• Optimize edilmiş genişletme parçası sayesinde sorunlu inşaat malzemesinde güvenilir tutun

• Radyal genleşme güvenilir tutuş için

• Farklı kılıf renkleri ile ürün tanıtımı

• Güvenli kurulum için burulmaya karşı çift emniyet kilidi

Teknik Özellikler

Karakteristik değerler

• Çap: 10 mm

• Delme deliği derinliği: ≥ 90 mm

• Etkili yerleştirme derinliği h nom : ≥ 70 mm

• Delik çapı d 0 : 10 mm

• Bileşen delik çapının bağlı d f : ≤ 10,5 mm

• Sürücü: AF 13

• Uzunluk M8 dişli bağlantı: 13 mm

Karakteristik yükler

• Çekme yükü N Rk, p betonda C12 / 15
