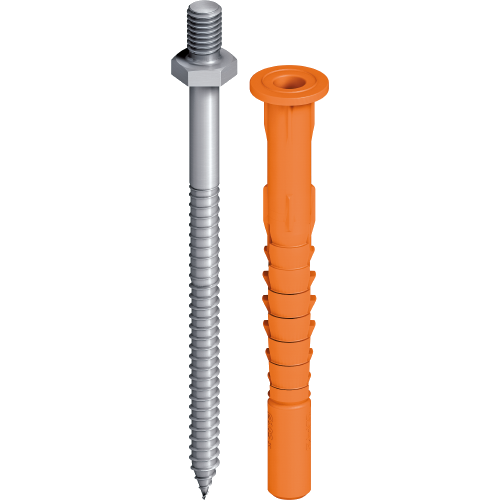

EJOT® Ankraj bağlantı dübeli SDP-KB-10G/M8

SDF-KB_10G-M8_500x500

Teknik Özellikler

Uygulamalar
- Yağmurluk uygulamaları için çelik çubuklar ile destek profillerinin gömülmesi
- Asma tavanların gömülmesi
- Dişli kovanların sabitlenmesi
Taşıyıcı olmayan katmanın kalınlığı ttol [mm]:
Dübel uzunluğu 80 mm için: 0-10 mm
Dübel uzunluğu 100 mm için: 10-30 mm
Özellikler
- M8 dişli bağlantılı
- İki aşamalı vidalı cephe bağlantısı
- Kombine genleşme bölgeleri sayesinde alt tabakaya güvenilir şekillendirme
- Yüksek yük kapasitesi
- Farklı kılıf renkleri ile ürün tanıtımı
Teknik Özellikler

Karakteristik değerler
- Çap: 10 mm
- Sürücü: SW13
- Uzunluk M8 dişli bağlantı: 13 mm
- Delik derinliği ≥ t: +90 mm
- Yerleştirme derinliği ≥ s v : 70 mm
Karakteristik yükler
- Basınç dayanımı gaz beton [N / mm 2 ]
  - Gazbeton 2: 0.75 kN
  - Gaz betonu 3: 1.31 kN
  - Gaz betonu 4: 1.87 kN
  - Gaz betonu 6: 3.00 kN
- Kısmi güvenlik faktörü & gama; MAAC : 2.00
- Karakteristik Eğilme momenti
  - Paslanmaz çelik vida: 20.6 Nm / & gama; MS 1.87
Not: Lütfen planlamanızda ve ürünlerin işlenmesinde Avrupa Teknik Onayı ETA-12 / 0502'yi dikkate alın. Parametreler ve yükler hakkında daha fazla bilgi "Download" sekmesindeki onay bölümünde bulunabilir.

İndirilenler

Türkçe

DoP ETA-12/0502.pdf 1 MB

İngilizce

ETA-12/0502.pdf 1 MB
DoP ETA-12/0502.pdf 1 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB

Bu ürün için şuanda talebe göre fiyat verilmektedir.
Daha fazla bilgi için info@ejot-tezmak.com adresine talebinizi iletebilirsiniz.

Filtrele

Seçili filtreler

Sipariş tanımlayıcı	Ürün kodu	Malzeme	Uzunluk mm	Birim
SDP-KB-10Gx80/M8x13-E	8532080813	Paslanmaz çelik	80.0	50
Teknik Özellikler Malzeme Paslanmaz çelik Uzunluk 80.0 Sipariş tanımlayıcı SDP-KB-10Gx80/M8x13-E Birim 50
SDP-KB-10Gx100/M8x13-E	8532100813	Paslanmaz çelik	100.0	50
Teknik Özellikler Malzeme Paslanmaz çelik Uzunluk 100.0 Sipariş tanımlayıcı SDP-KB-10Gx100/M8x13-E Birim 50
